天地图卫星影像下载

一、账号注册及Key获取

1.进入天地图官网：天地图API，点击控制台进行账号注册。

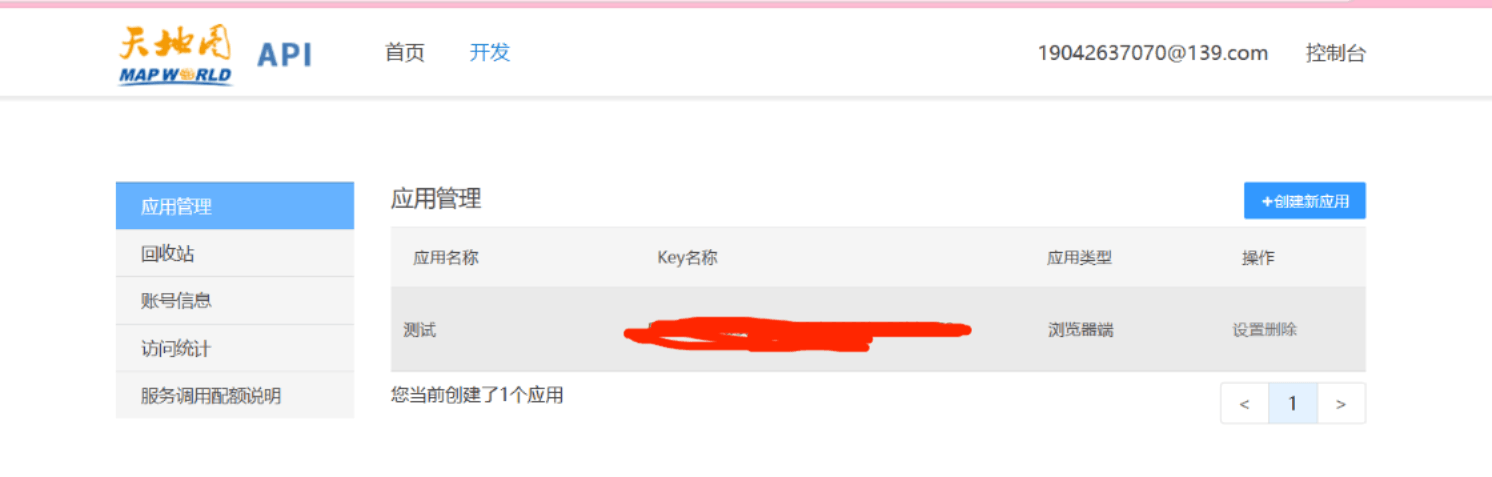

2.登录成功后点击控制台，选择应用管理，创建新应用。

配置好你就可以获得对于的Key了，如下图所示

二、地图数据下载GeoJSON

1.打开天地图服务中心下载地图数据：天地图 服务中心

2.下载你需要的数据，假设我需要下载两个数据，分别是全国数据和嘉兴市的地图数据。

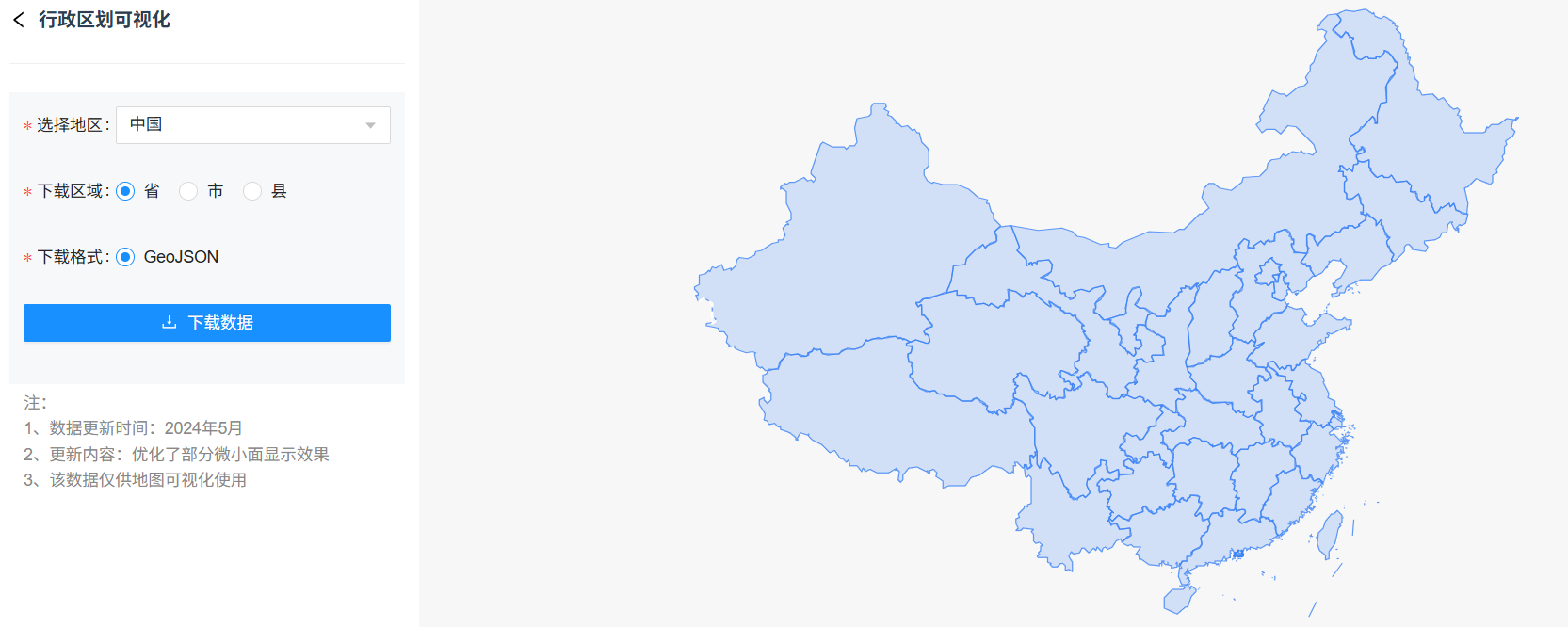

全国数据的下载，按如下配置好后点击下载数据，等待下载完成即可：

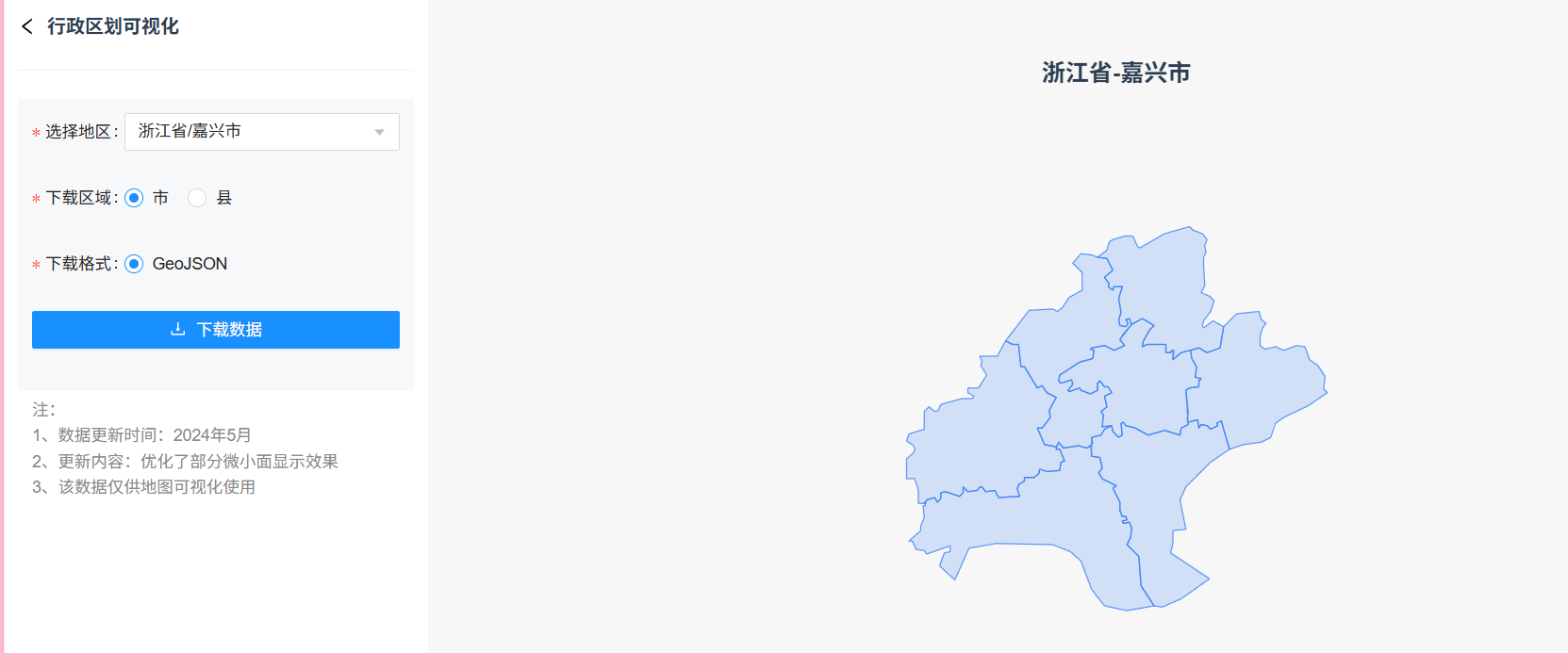

嘉兴市数据的下载，在选择地区选择好省市开始下载即可：

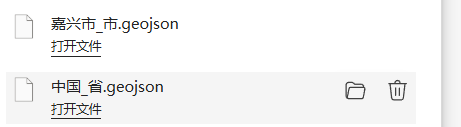

浏览器下载好数据应该如下显示：

三、QGIS软件中添加并显示对应地图数据

1.在 QGIS 中添加天地图服务 ：

  你需要分别添加卫星影像底图和地名注记图层。

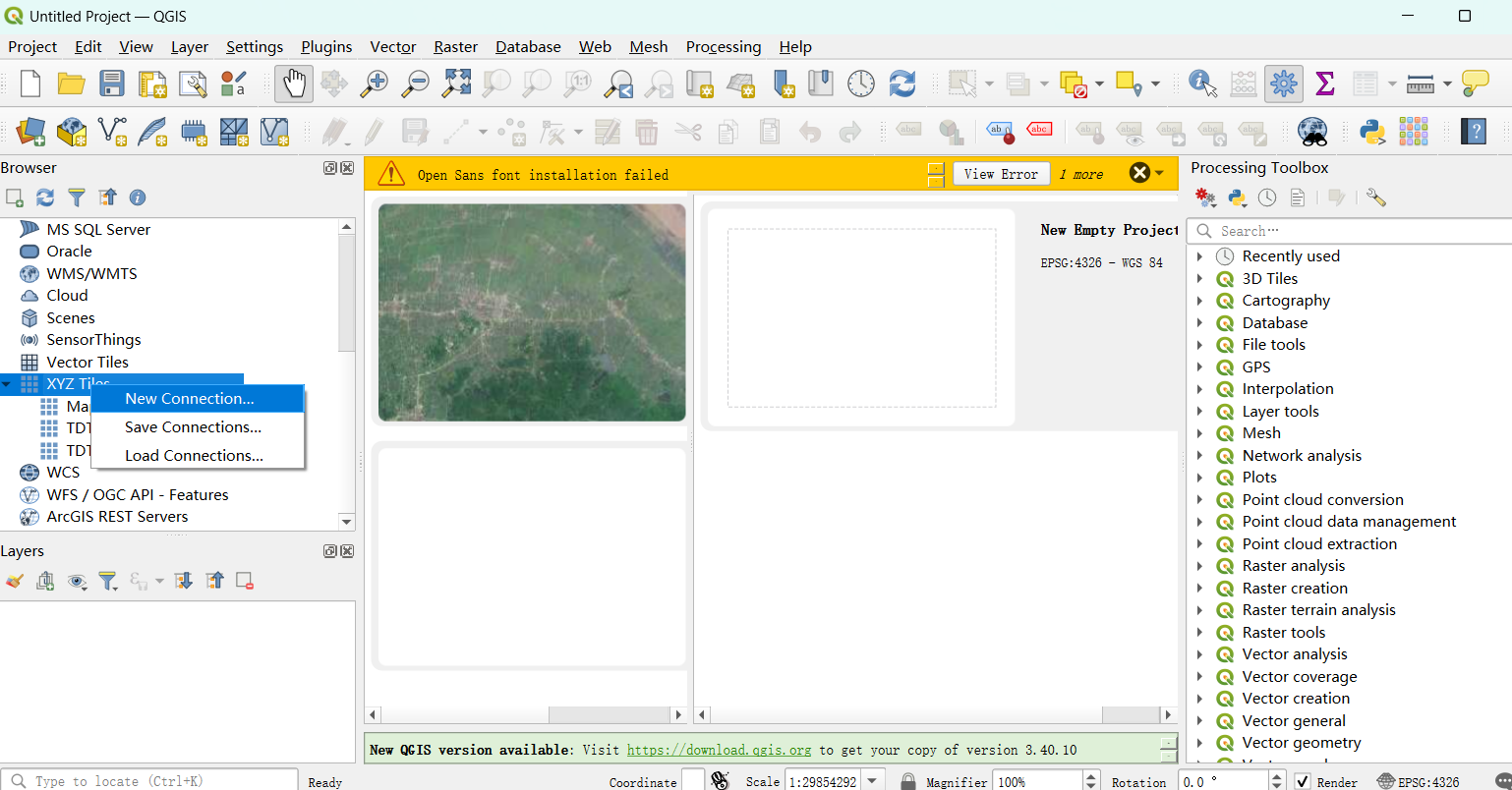

（1）在 QGIS 的“浏览器”面板中，找到 XYZ Tiles，右键点击并选择 新建连接...

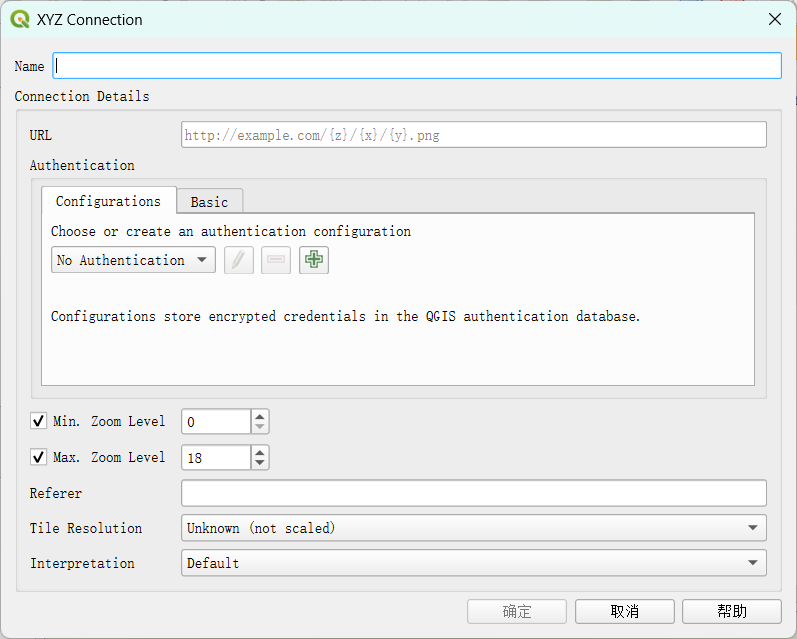

（2）添加卫星影像底图：在点开新建连接后把Name和URL配置好并点击确定。

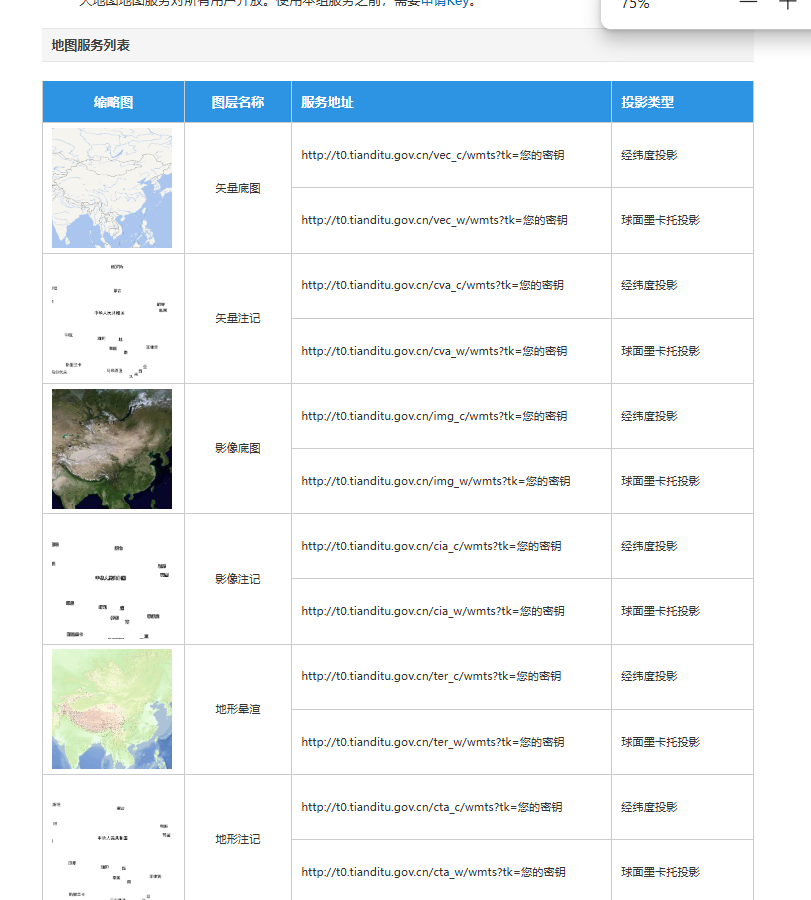

卫星影像底图的链接：天地图API

注意：

这里的配置都是两两配对的，比如我用的是影像底图：

http://t0.tianditu.gov.cn/img_w/wmts?tk=您的密钥

球面墨卡托投影

那么对应使用的影像注记就是：

http://t0.tianditu.gov.cn/cia_w/wmts?tk=您的密钥

球面墨卡托投影

当前给的路径并不是正确的，需要完整的路径应该是：

https://t0.tianditu.gov.cn/img\_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=img&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk=你的密钥

https://t0.tianditu.gov.cn/cia\_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=img&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk=你的密钥

你只要在对应的“你的密钥”的位置填入你的第一步获得的密钥即可。

接下来，我们回归主体，在下图新建连接里面分别填入(填入的名称Name可以随意)：

Name:TDT Satellite

URL：https://t0.tianditu.gov.cn/img\_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=img&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk=你的密钥

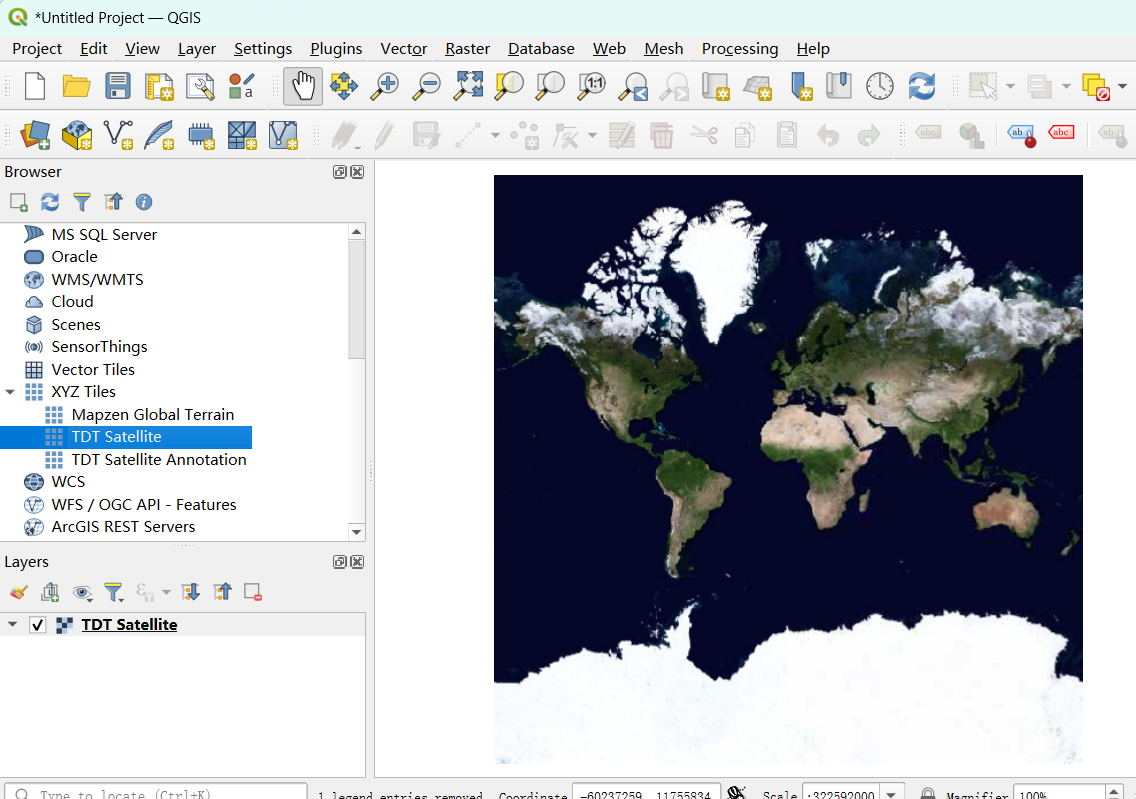

然后就可以点击确定后，双击那个你已经新建的连接，效果如下则说明你成功添加了：

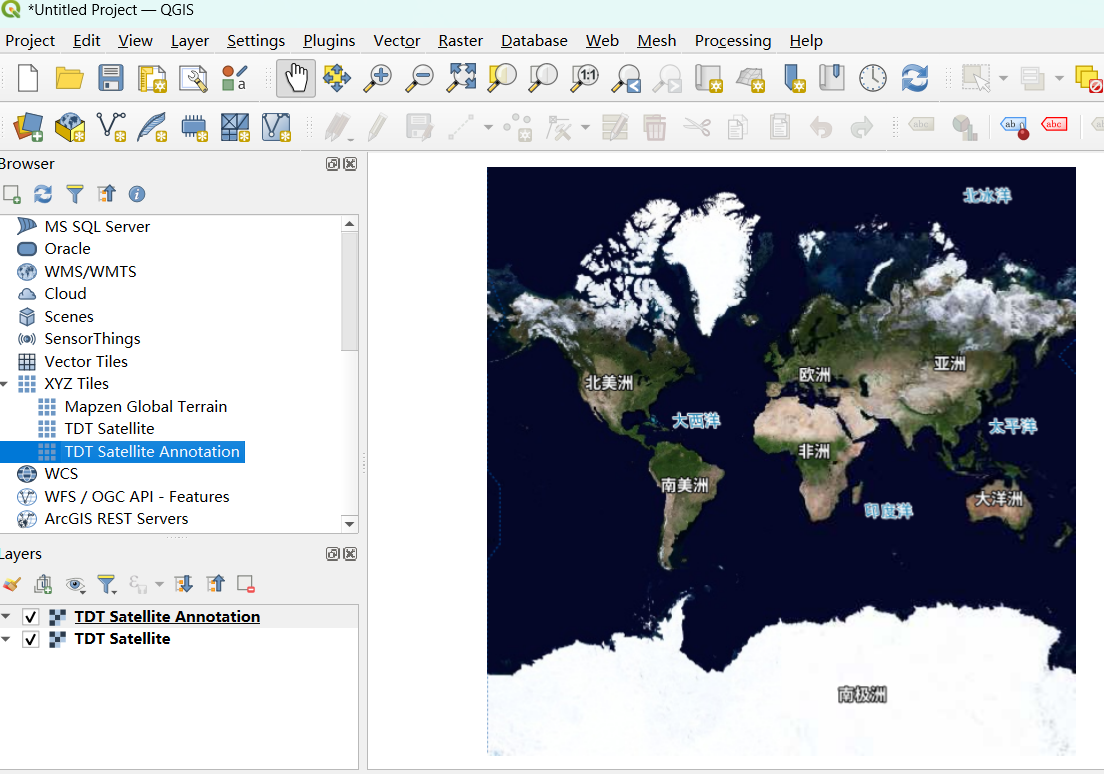

（3）添加影像注记图层（和上述步骤2类似） ：在点开新建连接后把Name和URL配置好并点击确定。效果如下：

注意：图层Layers谁在上面优先显示谁，如下图

示例地址：

影像: http://t0.tianditu.gov.cn/DataServer?T=img_w&x={x}&y={y}&l={z}&tk=你的密钥
影像注记：http://t0.tianditu.gov.cn/DataServer?T=cia_w&x={x}&y={y}&l={z}&tk=你的密钥

2.在 QGIS 中添加地图数据GeoJSON并下载对应离线的地图数据 ：

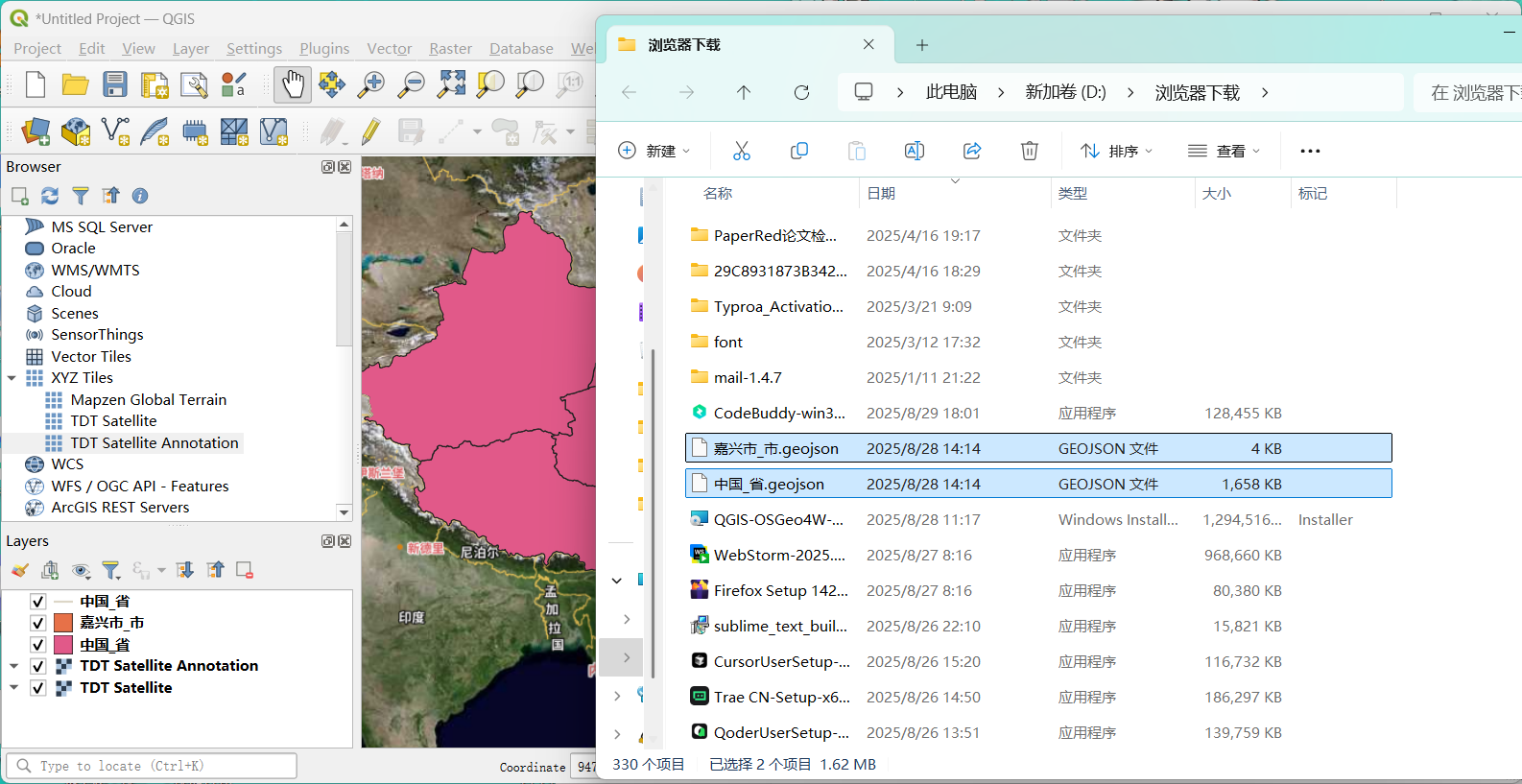

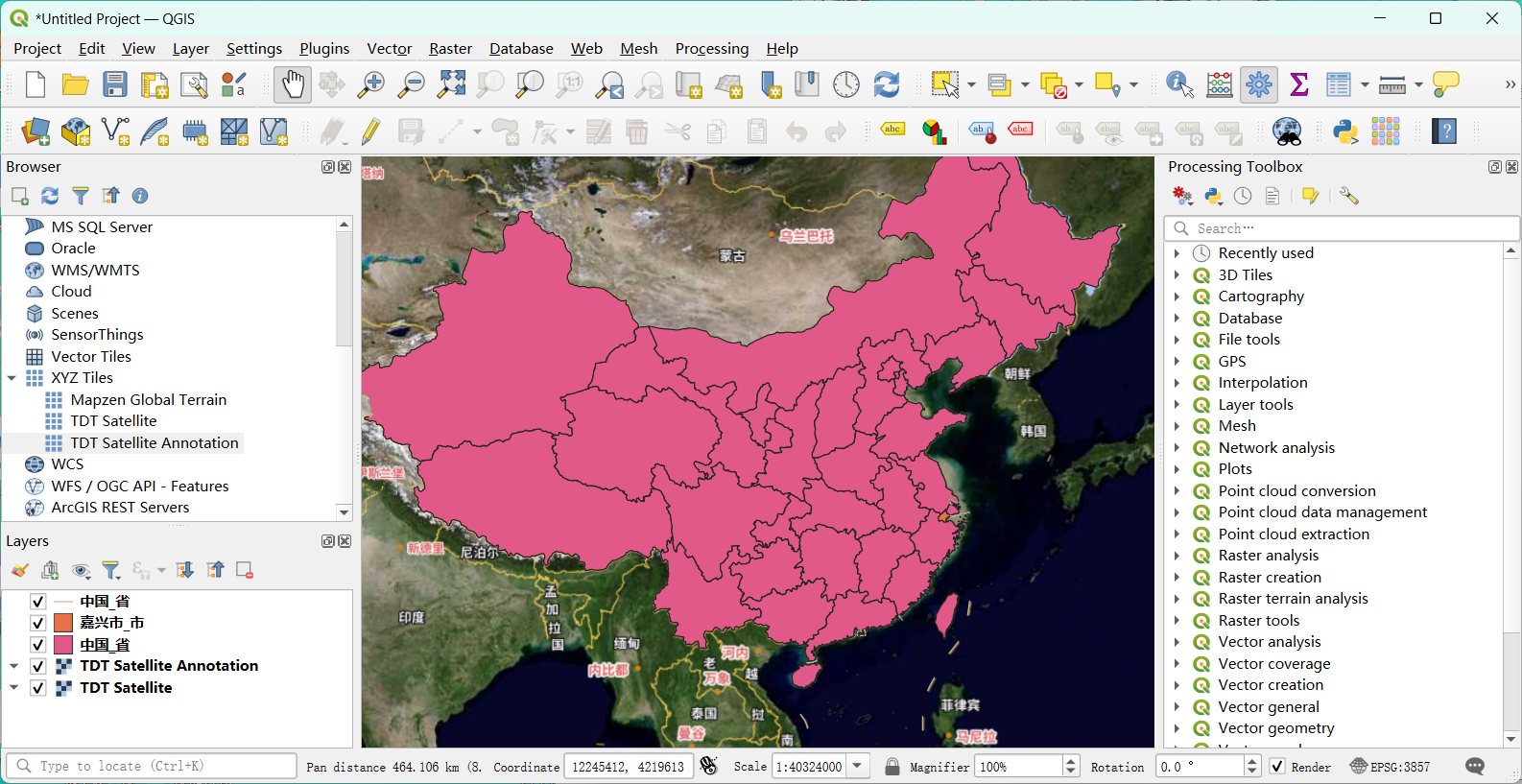

（1）将之前下载好的地图数据拖入QGIS软件中，效果如下：

（2）使用插件生成地图瓦片包：

1）安装插件：

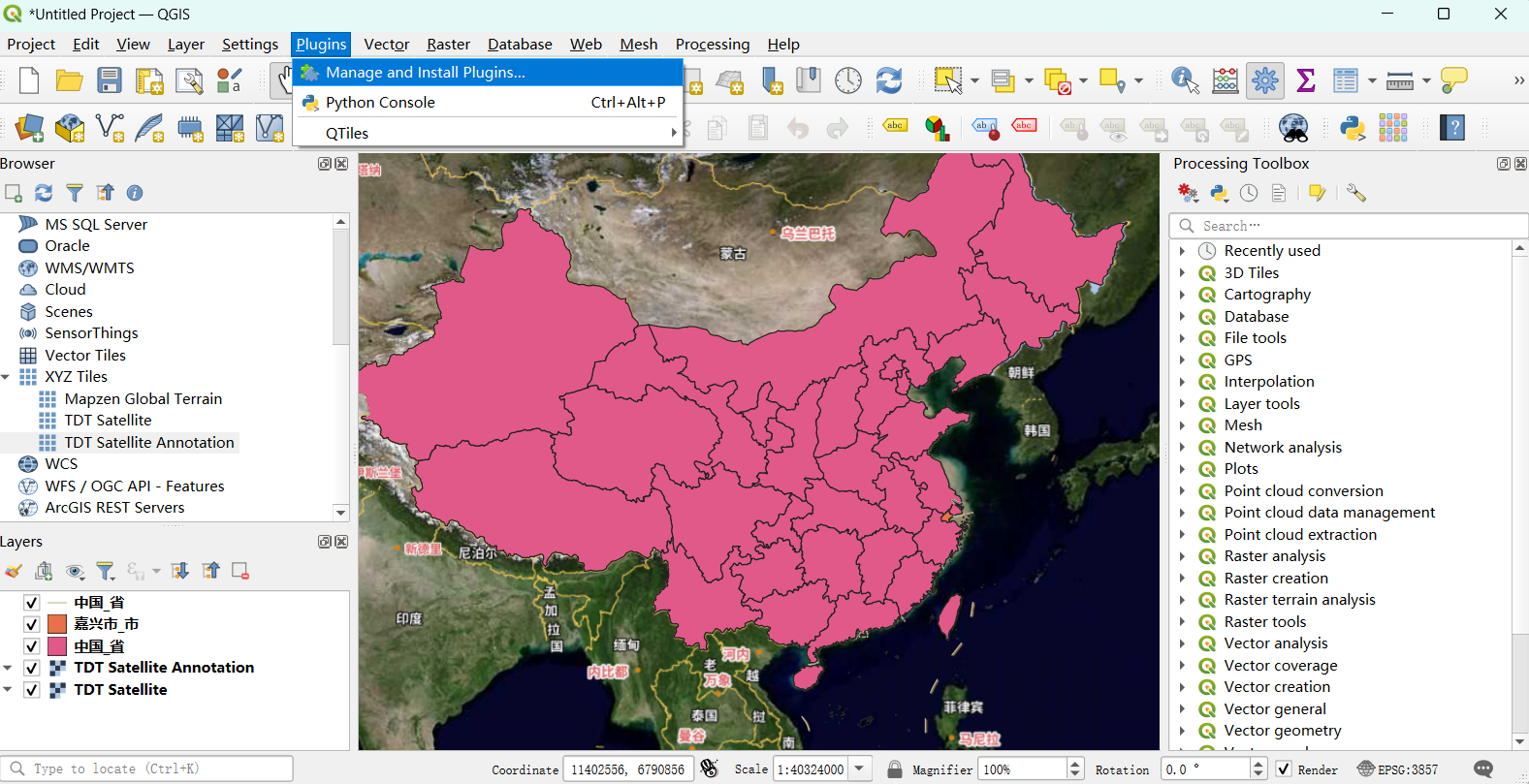

点击菜单栏 插件 -> 管理并安装插件...

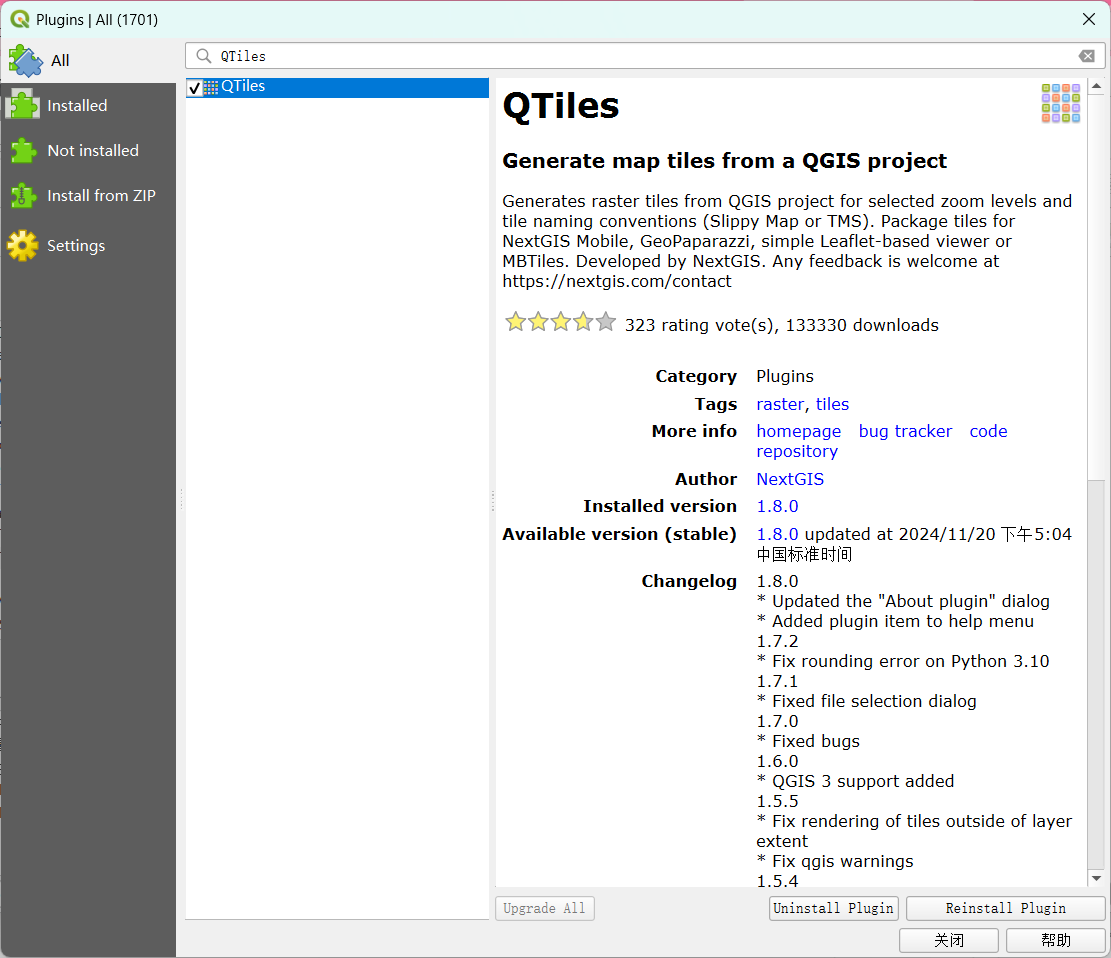

在搜索框中输入 QTiles，找到后点击“安装插件”

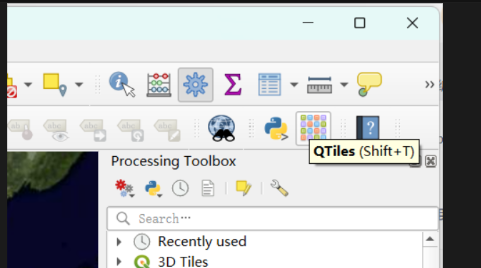

2）打开插件： 安装成功后，在工具栏上找到它的图标。

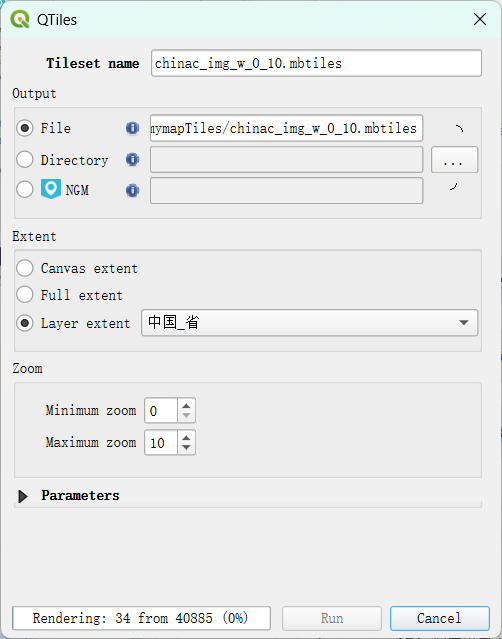

3）配置参数，当前我打算下载中国地图瓦片包，具体配置（全国地图级别ZOOM一般是0-10，市级别的用10-15）如下图：

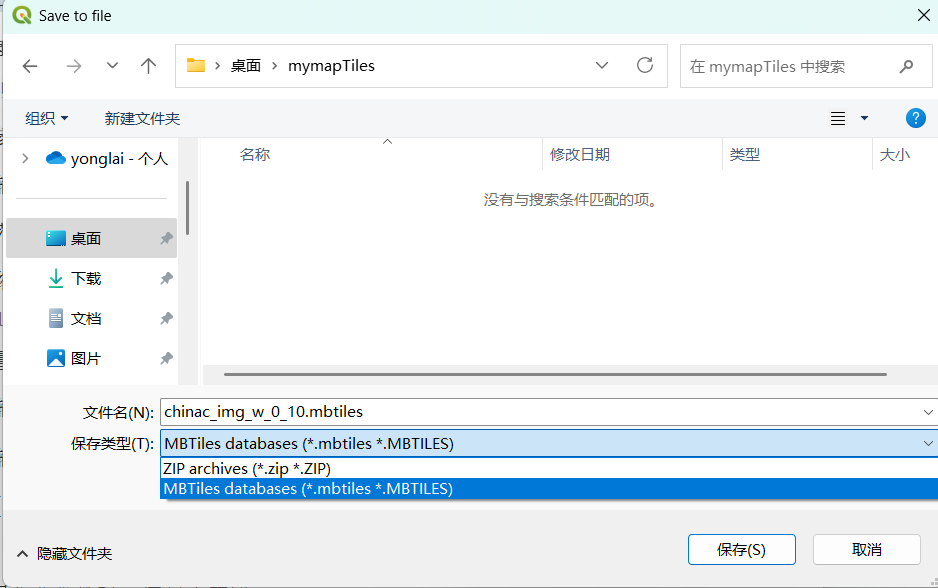

output的参数可以通过点击右侧的更多三个点的按钮，按如下配置：

配置好后单击run等待其下载完毕。

上****面之前说过，地图数据需要成对下载，刚刚下载了影像底图，现在下对应的影像注记，记住layers的图层需要切换为注记的那个连接，然后依次配置好开始下载：

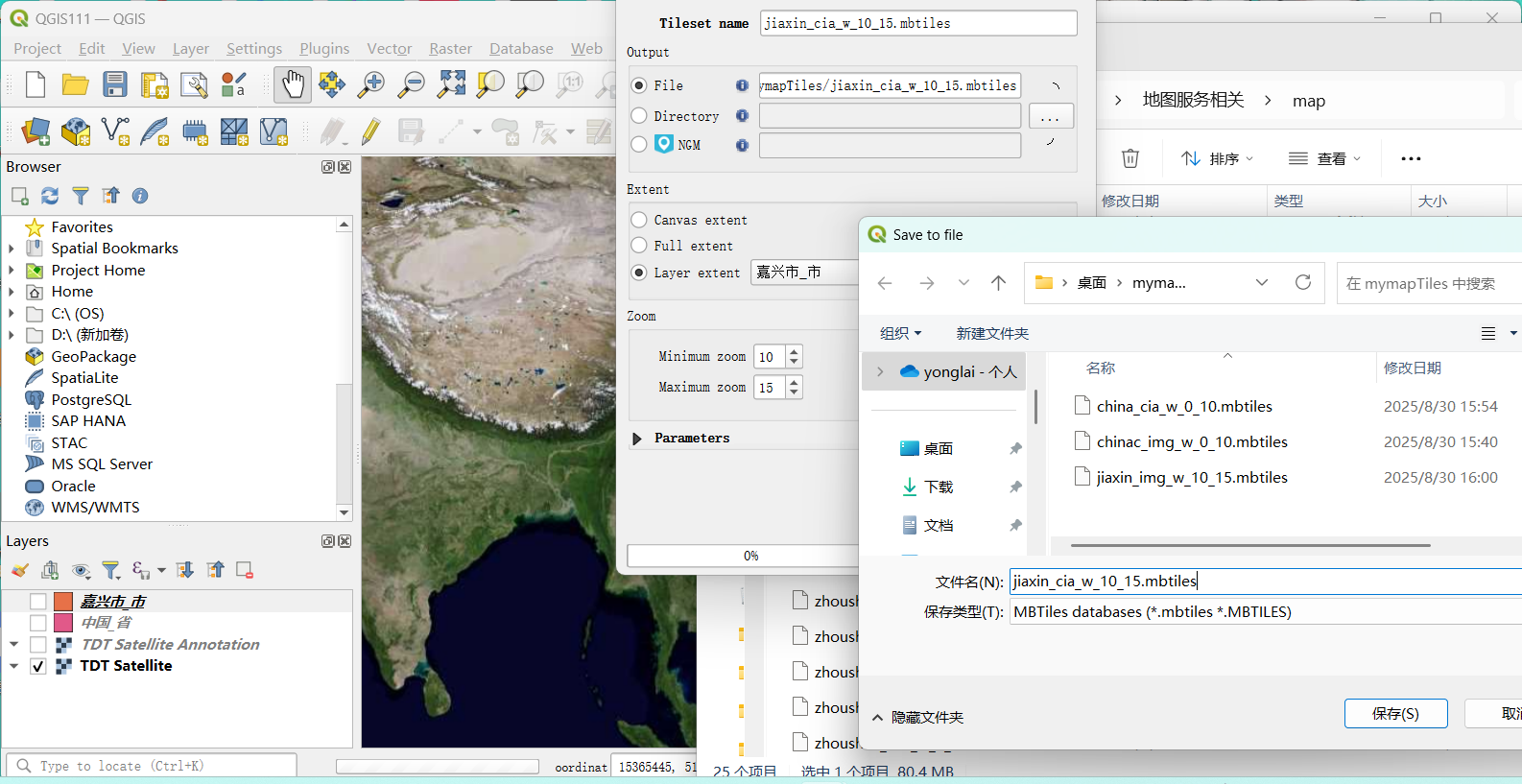

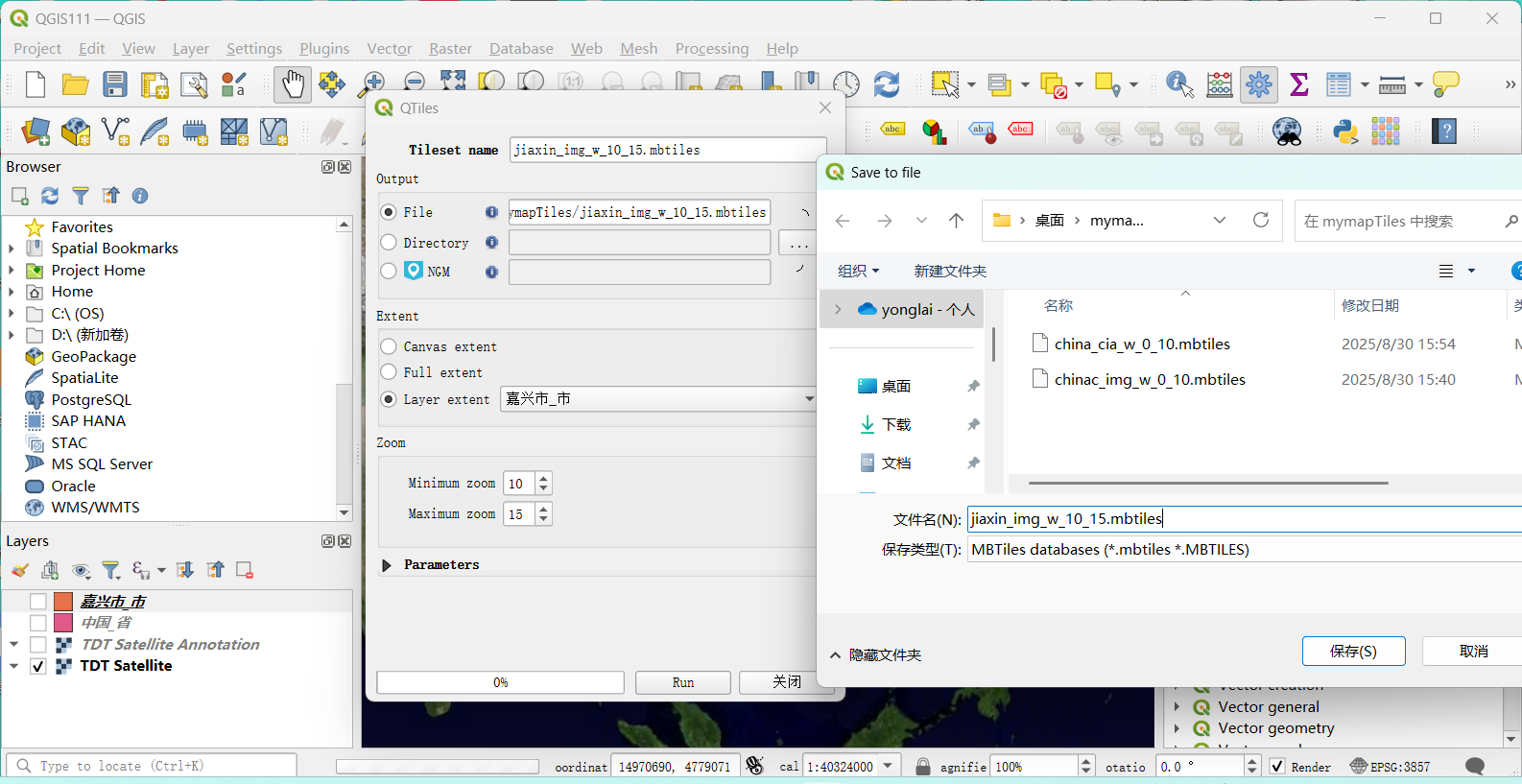

接下来是嘉兴市的影像底图和对应的对应的影像注记，配置如下：

（3）配置地图config.json：

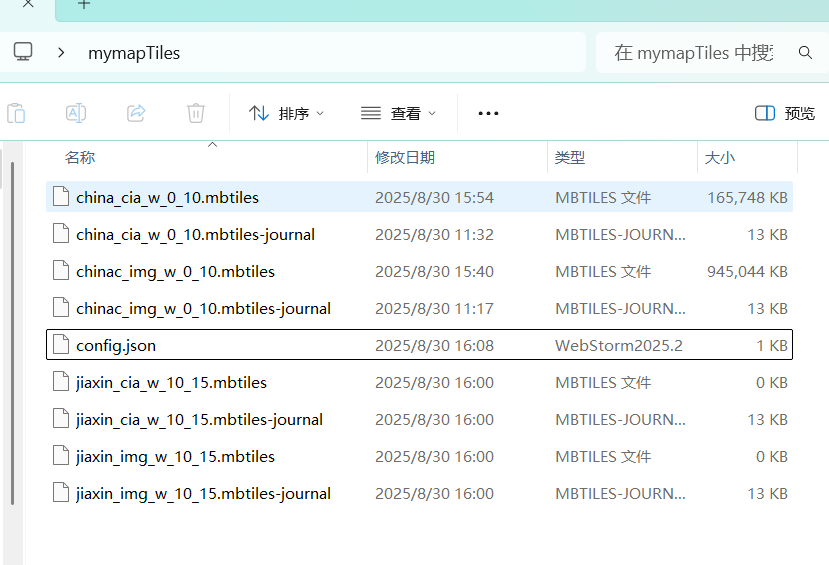

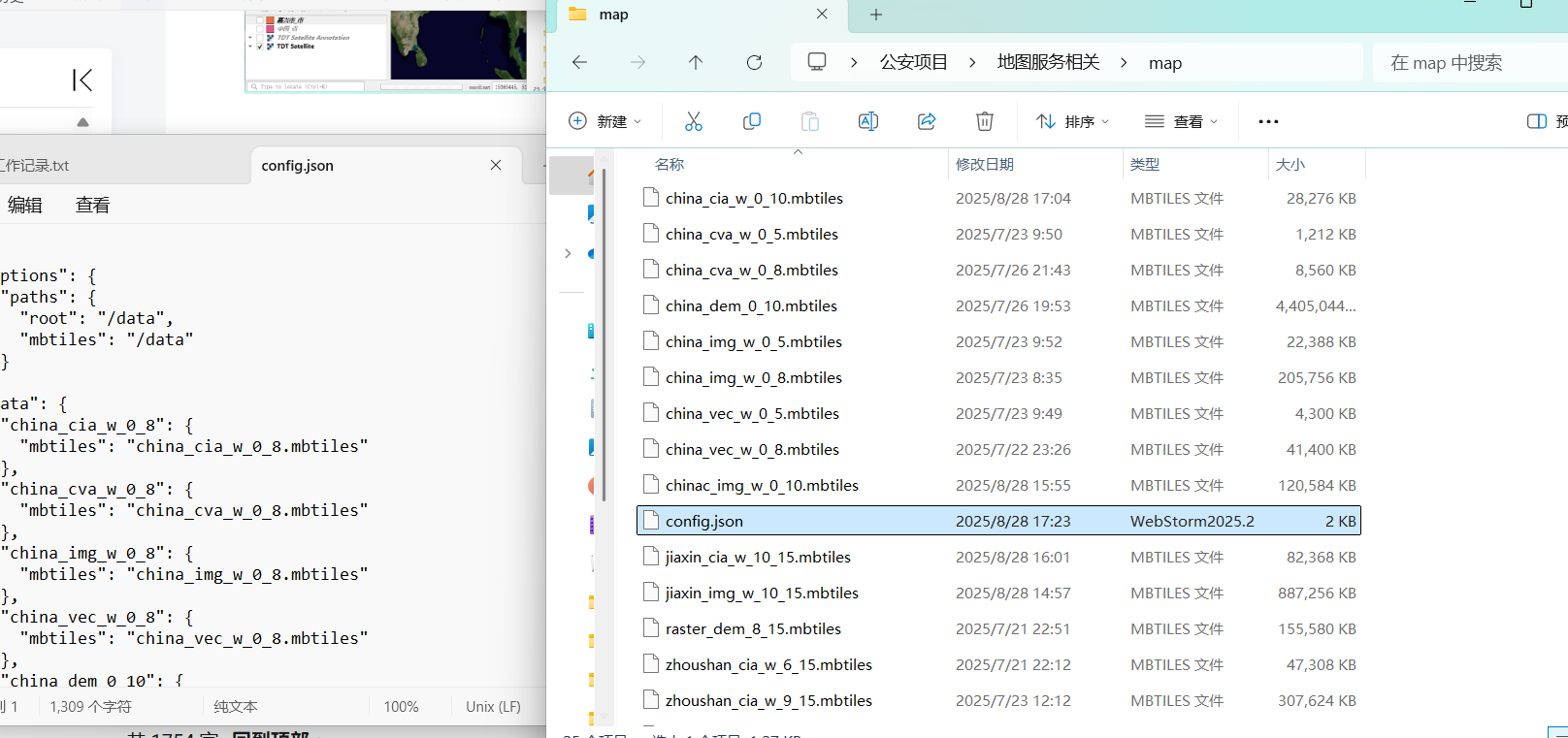

假设你已经下好了大量的地图数据：

我们需要一个json文件来做映射配置，方便地图服务的部署：

例如我的config.json内容如下：

{
   "options": {
      "paths": {
         "root": "/data",
         "mbtiles": "/data"
      }
   },
   "data": {
      "chinac_img_w_0_10": {
         "mbtiles": "chinac_img_w_0_10.mbtiles"
      },
      "china_cia_w_0_10": {
         "mbtiles": "china_cia_w_0_10.mbtiles"
      },
      "jiaxin_img_w_10_15": {
         "mbtiles": "jiaxin_img_w_10_15.mbtiles"
      },
      "jiaxin_cia_w_10_15": {
         "mbtiles": "jiaxin_cia_w_10_15.mbtiles"
      }
   }
}

以上完成后还需要用下文的docker来运行地图服务。

3.在 QGIS 中添加地图数据GeoJSON并下载对应离线的地图数据 ：

（1）重新拉取 Docker 镜像

首先，你需要从打开Docker Desktop后在命令提示符或powershell重新拉取 maptiler/tileserver-gl 镜像（注意：你需要开启vpn连接外网才可以，否则会连接超时）。打开您的终端（Terminal）并执行以下命令：

docker pull maptiler/tileserver-gl一键获取完整项目代码

（2）查找下载好的镜像名称

docker images一键获取完整项目代码

你会看到一个列表，类似这样：

（3）运行容器

现在，你的离线镜像已经成功加载并准备就绪，通过以下命令启动你的地图服务：

把在我本地的地图项目启动起来:将容器的8080端口映射到主机的8083端口：

docker run --rm -it -p 8083:8080 -v "C:\Users\dddsg\Desktop\mymapTiles":/data maptiler/tileserver-gl:latest一键获取完整项目代码

C:\Users\dddsg\Desktop\mymapTiles是你下载好的瓦片包：

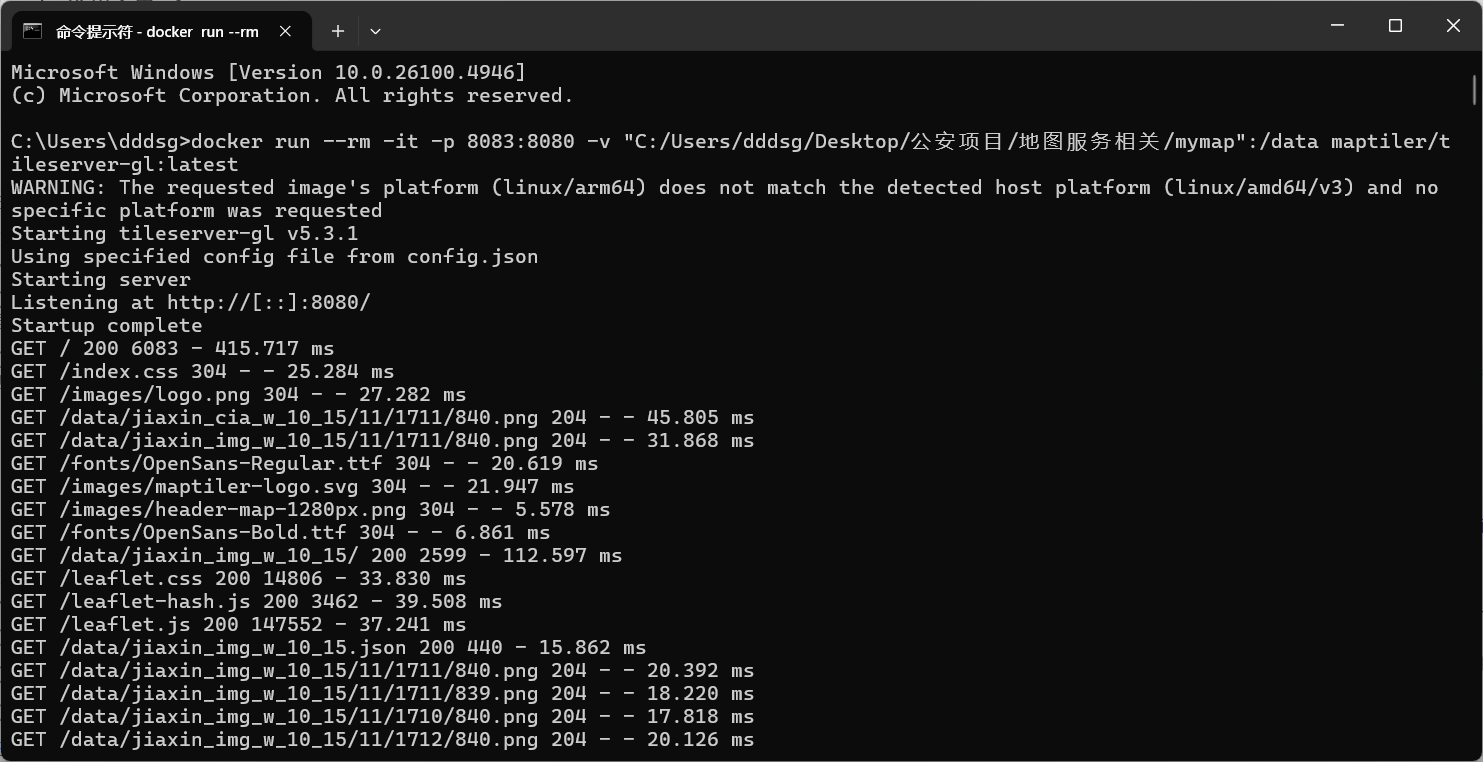

注意：在测试过程中我遇到bug，我执行结果如下：

C:\Users\dddsg>docker run --rm -it -p 8083:8080 -v "C:/Users/dddsg/Desktop/公安项目/地图服务相关/mymapTiles":/data maptiler/tileserver-gl:latestWARNING: The requested image's platform (linux/arm64) does not match the detected host platform (linux/amd64/v3) and no specific platform was requestedStarting tileserver-gl v5.3.1Using specified config file from config.jsonStarting serverListening at http://[::]:8080/SQLITE_READONLY: attempt to write a readonly database一键获取完整项目代码

报错说我的文件夹是只读无法写入，应该是在桌面创建文件夹导致的，你需要把里面的文件移到一个新的你自己创建的文件夹，例如我之后执行：

docker run –rm -it -p 8083:8080 -v “C:/Users/dddsg/Desktop/公安项目/地图服务相关/mymap”:/data maptiler/tileserver-gl:latest

其中C:/Users/dddsg/Desktop/公安项目/地图服务相关/mymap 就是我自己新建的项目，执行后

在浏览器中的地址栏写入：

http://localhost:8083/一键获取完整项目代码

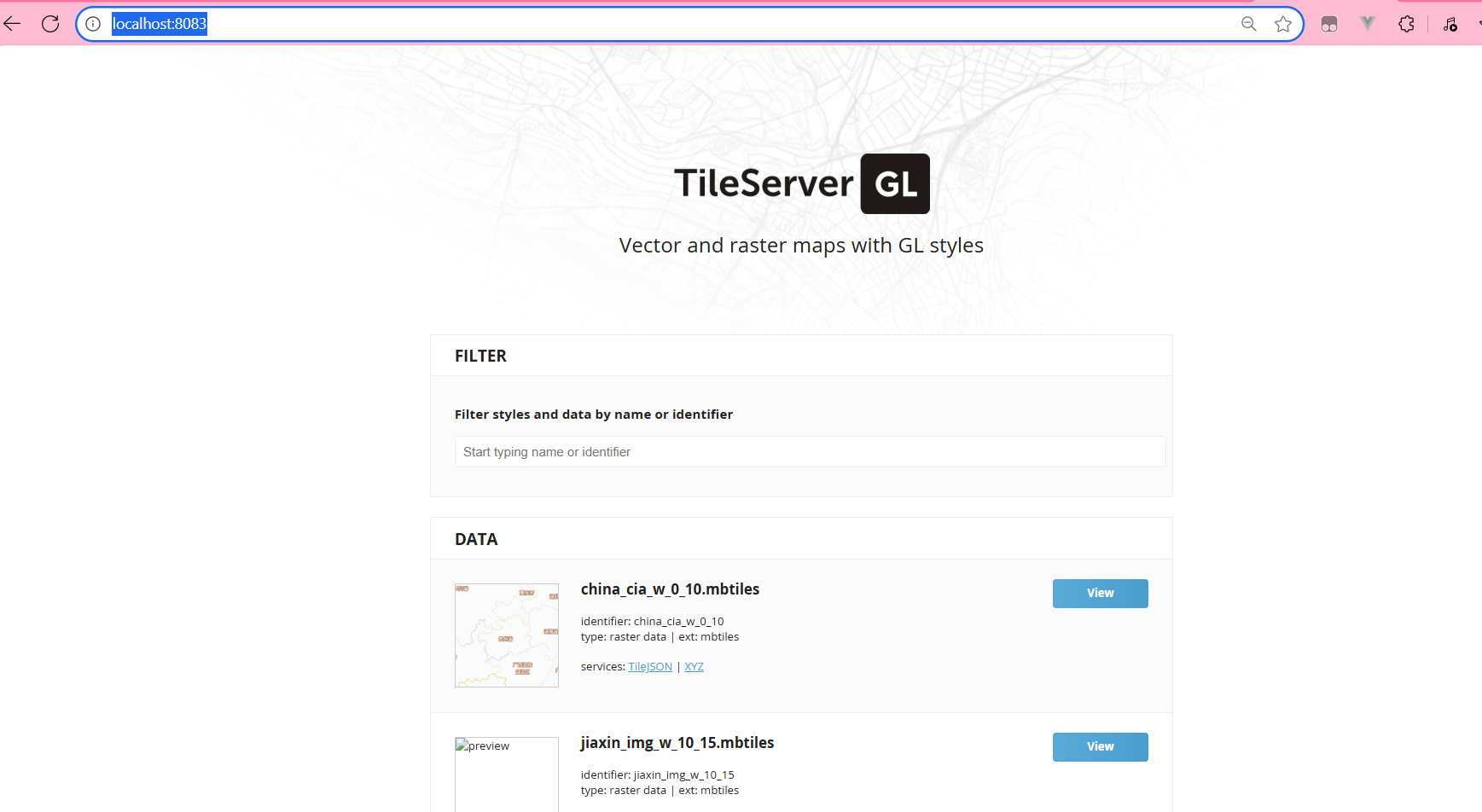

这是我们映射的端口，效果图如下：

这说明我们本地的项目成功跑起来了，恭喜你完成到这一步，接下来在vscode部署实现地图的展示。

备注

注意事项

1. 使用插件下载瓦片之前，一定要先将不相关图层都隐藏掉(取消勾选)，否则QGIS中显示的是什么效果，下载下来就是什么效果(比如如果加载了全国的geojson数据，那么下载的切片也会有这个矢量数据，这是不对的)。
2. 下载文字标注切片时，要配置额外的参数。需要将Parameters中的Background transparency数据设置为0，否则默认为255，是不透明的，会遮挡我们的真实影像。下载影像瓦片时则将该项设置为255。

切片发布

npx http-server ./tiles -p 8000

需要有 node 环境，当然使用其他方式也可。

测试调用

<!doctype html>
<html lang="en">

<head>
  <meta charset="utf-8">
  <link rel="stylesheet" href="https://cdn.bootcdn.net/ajax/libs/openlayers/8.1.0/ol.min.css" type="text/css">
  <style>
    html, body {
      margin: 0;
      padding: 0;
      height: 100%;
      width: 100%;
      overflow: hidden;
    }
    .map {
      height: 100%;
      width: 100%;
    }
    .zoom-control {
      position: absolute;
      top: 15px;
      right: 15px;
      background: rgba(255, 255, 255, 0.95);
      backdrop-filter: blur(10px);
      padding: 16px;
      border-radius: 12px;
      box-shadow: 0 4px 16px rgba(0, 0, 0, 0.15), 0 2px 4px rgba(0, 0, 0, 0.1);
      z-index: 1000;
      min-width: 280px;
      font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, 'Helvetica Neue', Arial, sans-serif;
      border: 1px solid rgba(0, 0, 0, 0.08);
    }
    .zoom-control .control-group {
      margin-bottom: 12px;
    }
    .zoom-control .control-group:last-child {
      margin-bottom: 0;
    }
    .zoom-control label {
      display: block;
      font-size: 13px;
      font-weight: 600;
      color: #333;
      margin-bottom: 8px;
      letter-spacing: 0.3px;
    }
    .zoom-control .input-group {
      display: flex;
      align-items: center;
      gap: 8px;
    }
    .zoom-control input[type="number"] {
      flex: 1;
      padding: 8px 12px;
      border: 1px solid #ddd;
      border-radius: 6px;
      font-size: 14px;
      transition: all 0.2s ease;
      background: white;
      color: #333;
    }
    .zoom-control input[type="number"]:focus {
      outline: none;
      border-color: #4a90e2;
      box-shadow: 0 0 0 3px rgba(74, 144, 226, 0.1);
    }
    .zoom-control button {
      padding: 8px 16px;
      background: linear-gradient(135deg, #4a90e2 0%, #357abd 100%);
      color: white;
      border: none;
      border-radius: 6px;
      font-size: 13px;
      font-weight: 500;
      cursor: pointer;
      transition: all 0.2s ease;
      white-space: nowrap;
      box-shadow: 0 2px 4px rgba(74, 144, 226, 0.3);
    }
    .zoom-control button:hover {
      background: linear-gradient(135deg, #357abd 0%, #2a5f8f 100%);
      box-shadow: 0 4px 8px rgba(74, 144, 226, 0.4);
      transform: translateY(-1px);
    }
    .zoom-control button:active {
      transform: translateY(0);
      box-shadow: 0 2px 4px rgba(74, 144, 226, 0.3);
    }
    .zoom-control .slider-group {
      display: flex;
      align-items: center;
      gap: 10px;
    }
    .zoom-control input[type="range"] {
      flex: 1;
      height: 6px;
      border-radius: 3px;
      background: #e0e0e0;
      outline: none;
      -webkit-appearance: none;
      cursor: pointer;
    }
    .zoom-control input[type="range"]::-webkit-slider-thumb {
      -webkit-appearance: none;
      appearance: none;
      width: 18px;
      height: 18px;
      border-radius: 50%;
      background: linear-gradient(135deg, #4a90e2 0%, #357abd 100%);
      cursor: pointer;
      box-shadow: 0 2px 6px rgba(74, 144, 226, 0.4);
      transition: all 0.2s ease;
    }
    .zoom-control input[type="range"]::-webkit-slider-thumb:hover {
      transform: scale(1.1);
      box-shadow: 0 3px 8px rgba(74, 144, 226, 0.5);
    }
    .zoom-control input[type="range"]::-moz-range-thumb {
      width: 18px;
      height: 18px;
      border-radius: 50%;
      background: linear-gradient(135deg, #4a90e2 0%, #357abd 100%);
      cursor: pointer;
      border: none;
      box-shadow: 0 2px 6px rgba(74, 144, 226, 0.4);
      transition: all 0.2s ease;
    }
    .zoom-control input[type="range"]::-moz-range-thumb:hover {
      transform: scale(1.1);
      box-shadow: 0 3px 8px rgba(74, 144, 226, 0.5);
    }
    .zoom-control input[type="range"]::-moz-range-track {
      height: 6px;
      border-radius: 3px;
      background: #e0e0e0;
    }
    .zoom-control #zoom-display {
      min-width: 45px;
      padding: 6px 10px;
      background: #f5f5f5;
      border-radius: 6px;
      font-size: 14px;
      font-weight: 600;
      color: #4a90e2;
      text-align: center;
      font-variant-numeric: tabular-nums;
    }
  </style>
  <script src="https://cdn.bootcdn.net/ajax/libs/openlayers/8.1.0/dist/ol.js"></script>
  <title>OpenLayers example</title>
</head>

<body>
  <div id="map" class="map"></div>
  <div class="zoom-control">
    <div class="control-group">
      <label>Zoom级别</label>
      <div class="input-group">
        <input type="number" id="zoom-input" step="0.1" value="12" min="0" max="20">
        <button onclick="setZoom()">设置</button>
      </div>
    </div>
    <div class="control-group">
      <label>缩放滑块</label>
      <div class="slider-group">
        <input type="range" id="zoom-slider" step="0.1" value="12" min="0" max="20" oninput="updateZoomFromSlider(this.value)">
        <span id="zoom-display">12.0</span>
      </div>
    </div>
  </div>
</body>
<script type="text/javascript">
  let key = `你的api key`

  // _w表示球面墨卡托投影，_c表示经纬度投影
  // 如img_w：影像底图球面墨卡托投影，img_c：影像底图经纬度投影

  var img_w = new ol.layer.Tile({
    title: "影像图",
    source: new ol.source.XYZ({
      // url: "http://t{0-7}.tianditu.gov.cn/DataServer?T=img_w&x={x}&y={y}&l={z}&tk=" + key + "",
      url: 'http://localhost:8000/china_tdt_img_w/{z}/{x}/{y}.png'
    }),
  });
  var cia_w = new ol.layer.Tile({
    title: "影像图文字标注",
    source: new ol.source.XYZ({
      // url: "http://t{0-7}.tianditu.gov.cn/DataServer?T=cia_w&x={x}&y={y}&l={z}&tk=" + key + "",
      url: "http://localhost:8000/china_tdt_cia_w/{z}/{x}/{y}.png"
    }),
  });


  let view = new ol.View({
    center: ol.proj.fromLonLat([111.32034, 38.27778]),
    zoom: 12,
    // minZoom: 12,
    // maxZoom: 18.5,
  })

  var map = new ol.Map({
    target: 'map',
    // logo: false,  // 隐藏右下角的logo
    layers: [img_w, cia_w],
    view: view,

    // 加载控件到地图容器中
    // controls: ol.control.defaults({
    //   zoom: false,  // 隐藏缩放按钮
    //   rotate: false,  // 隐藏方向按钮
    //   attribution: false  // 隐藏右下角logo
    // })
  });

  // 监听zoom变化并打印
  view.on('change:resolution', function() {
    var zoom = view.getZoom();
    console.log('当前Zoom级别:', zoom);
    // 更新显示
    document.getElementById('zoom-display').textContent = zoom.toFixed(1);
    document.getElementById('zoom-input').value = zoom.toFixed(1);
    document.getElementById('zoom-slider').value = zoom.toFixed(1);

    // 当zoom级别超过11级时，清空地图上的旧数据
    if (zoom > 11) {
      // 清空影像图层数据
      img_w.getSource().clear();
      // 清空标注图层数据
      cia_w.getSource().clear();
    }
  });

  // 设置zoom级别
  function setZoom() {
    var zoomValue = parseFloat(document.getElementById('zoom-input').value);
    if (!isNaN(zoomValue) && zoomValue >= 0 && zoomValue <= 20) {
      view.setZoom(zoomValue);
      console.log('设置Zoom级别为:', zoomValue);
    }
  }

  // 从滑块更新zoom
  function updateZoomFromSlider(value) {
    var zoomValue = parseFloat(value);
    view.setZoom(zoomValue);
    document.getElementById('zoom-display').textContent = zoomValue.toFixed(1);
    document.getElementById('zoom-input').value = zoomValue.toFixed(1);
    console.log('Zoom级别已更新为:', zoomValue);
  }

  // 输入框回车键支持
  document.getElementById('zoom-input').addEventListener('keypress', function(e) {
    if (e.key === 'Enter') {
      setZoom();
    }
  });

  // 初始化时打印一次
  console.log('初始Zoom级别:', view.getZoom());
</script>

</html>
